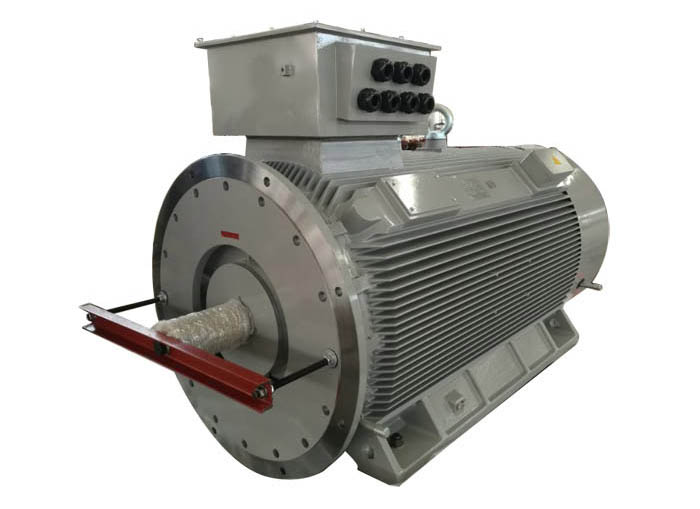

一、產品簡介
YJC 系列(H355~560)鼠籠型三相異步電動機，是我公司吸取國內外同類電機之優點并
采用新材料、新工藝而成的產品，是把以前高壓才能實現的功率等級在低壓的情況下同樣實現。該系列電機具有外形設計美觀、性能指標高、可靠性強、體積小、重量輕、振動小、噪音低、高效節能等特點。
•本系列電動機性能和安裝尺寸及功率等級均符合IEC72、GB755、JB/T10444及有關專業技術標準。
•本系列電動機外殼防護等級可制作成IP54或IP55。電動機的絕緣等級為F級，采用的是真空壓力（VPI）浸漆，有效地降低了溫升，延長了絕緣老化的壽命。
•本系列電動機采用標準的冷卻方法為IC411，安裝方式一般為IMB3、IMB35。
•本系列電動機供電電源為三相工頻50HZ（或根據需要為60HZ）電源，電壓等級380V或660V，也可根據客戶需要設計成其他電壓等級。
•本系列電動機可用于驅動各種機械如壓縮機、水泵、破碎機、切削機床、運輸機械及其他機械設備，在礦山、機械、冶金、石油、化工、電站等各種工礦企業中作原動機用。
•本系列電動機可派生出戶外（W），濕熱帶（TH），戶外濕熱帶（WTH），防腐蝕型（F1、F2、WF1、WF2），也可根據國家標準GB/T7060《船用旋轉電機基本技術要求》派生船用Y-H系列三相異步電動機其性能指標、安裝和外形尺寸與基本系列相同。

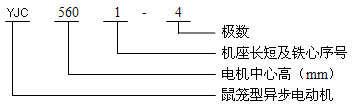

二、產品型號含義
三、結構特點
機座采用平行垂直的散熱筋結構，通風結構采用兩套獨立的冷卻風路，電機外部的空氣在外風扇的作用下吹過散熱筋，同時機座內有四條通風道，通過內風扇、轉子沖片上的軸向通風孔形成內風路，有效地提高了散熱效果。2極電機外風扇采用單向軸流式風扇，所以旋轉方向不得任意選定，4~8極電機采用雙向旋轉徑向離心式風扇，其旋轉方向可以任意選定。
轉子采用鼠籠銅條結構或鑄鋁結構，經過高精度動平衡，電機運轉平衡，振動小。
主出線盒設計在機座的頂部，可以滿足左右出線的需要，也可根據用戶需要放在45º位置。
四、訂貨須知
• 請?jiān)谟嗀洉r(shí)注明電動機型號、功率（KW）、電壓、頻率、旋轉方向、防護等級、冷卻方式、出線方向、特殊使用環境及配套機械設備的使用要求；
• 本系列電動機一般在定子繞組上、軸承上均可安裝測溫裝置，也可在電動機的兩側加裝防凝露去潮加熱器，如果有需要請?jiān)谟嗀洉r(shí)注明；
• 其他特殊要求，訂貨時請簽訂技術協議，
• 隨著科技的進步和國內外相關標準的修改，本樣本內尺寸及技術參數會有所變動，請諒解不另行通知，訂貨時請向本公司技術部門確認或索取正式外形圖及相關信息。
技術參數 TECHNICAL SPECIFICATIONS(50HZ)
注：電流數據中為“/”的型號電機只提供電壓660V的電機
